产品介绍

本产品包含无霍尔无刷直流电机控制器，液晶显示仪表，无霍尔无刷直流电机，遥控器，用于无叶风扇驱动控制系统.

控制器参数：

输入电压： AC220V(50HZ)，或者AC110V(50HZ)

最大输出功率： 60W

保护电流：0.5A(220V)，1A(110V)

调速范围：从50% 到100%

电机位置检测方式：无霍尔

电机参数：

额定电压：DC310V

空载转速：9850转/分

空载电流：0.063A

额定功率：40W

负载转速：8300转/分

负载电流：0.18A

无霍尔控制器:

1.无霍尔控制器相对于有霍尔控制器来说,不需要电机霍尔线,它根据独特的算法计算出电机运行的位置,并且进行换相.换向话说,他比有霍尔控制器聪明,技术水平要求更高.无霍尔控制器可以匹配有霍尔电机,但是有霍尔控制器匹配不了无霍尔电机.

2.控制器自身完善的保护功能,和生产过程中调试,烘箱,防潮,老化等一系列操作程序确保产品质量相当稳定.

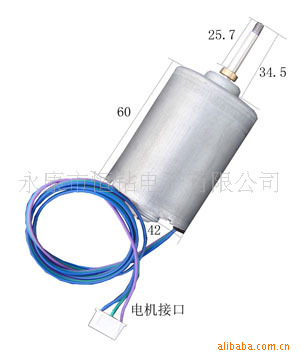

无霍尔无刷电机:

无霍尔无刷电机,相对于有刷电机来说,省去了碳刷,不存在长时间运行碳刷磨损的问题.相对于普通无刷电机来说,省去了三个霍尔,不存在霍尔损坏而造成整个系统瘫痪的问题.

4对极,8片磁钢,高速换相解决了电机噪音问题,使电机的噪音达到了同行最低水平.

国外高质量进口轴承确保了电机长时间运行不损坏.

定时功能:

定时时间最长可达10小时,时间一到自动关机,定时时间由编码器轻松设定.

液晶显示:

清晰,美观,省电,显示内容丰富

编码器调节转速和定时:

易操作而且手感好

遥控器远程控制:

电源开关,风量调节,定时时间调节,负离子和摇头开关.一切都在掌控中.

温度计功能:
液晶实时显示环境温度
负离子控制:
可以驱动负离子发生器,让空气更清新
摇头控制:
可以驱动摇头同步电机
参数记忆:
所有设定,包括转速,摇头,负离子,都保存在闪存中,断电不会消失.重新启动后自动恢复之前的状态运行.最大限度的方便了用户.
220V和110V选择:
通过短路点来选择220V和110V电压,110V电源不必去配110V电机.
故障代码指示:
方便维修,也方便质量控制

操作说明：

1. 首先确定输入电压是AC220V还是AC110V，如果是AC220V，要确保短路点断开，如果是AC110V，要用焊锡连接上短路点(短路点在线路板背面标示着ON AC110V的位置)。

2. 按顺序在控制器上插上无霍尔电机，摇头同步电机，负离子发生器。最后再插上AC220V(或者AC110V)电源线。所有线路接好确保没问题后再通电，通电后不要接触线路板和电机的任何部位，以防触电。

3. 上电后，运行状态显示OFF(如果显示故障代码，则存在故障，需要检修)。此时不能调速，摇头和负离子处于关闭状态。

4. 按一下电源开关后，运行状态显示ON，此时电机开始运行。

5. 旋转编码器开始调速，顺时针旋转加速，逆时针则减速。

6. 短按摇头开关控制摇头电机。长按(1S)摇头开关可以控制负离子发生器。摇头电机和负离子打开后，液晶显示屏上会显示相应图标：,。

7. 按下编码器上的按钮后，显示定时符号，此时旋转编码器调节定时时间，顺时针旋转增加定时时间，逆时针旋转减少定时时间。定时时间调节到0时，显示ON状态。再按一下按钮，定时符号不显示，此时旋转编码器退回到调节转速的状态。

关于恒钻电子:

永康恒钻电子位于“五金之都”浙江省永康市。多年来一直致力于电动车无刷电机控制器方案的研究开发。所推出的无刷电动车控制器半成品板质量稳定，性能优越，月产量达到几十万片。
我们的电动车无刷电机控制器半成品板采用最新16位单片机设计，功能丰富，性能稳定，质量可靠，人性化设计，尤其是众多的保护功能使产品返修率降到非常低的水平。最重要的是我们可以以最快的速度第一时间根据客户要求进行定制软件.以达到客户要求。
我们自从2006年推出第一款无霍尔无刷电机控制器方案以来，经过不断改进，目前的启动性能已经接近有霍尔的性能，基本达到启动平稳有力，大扭矩，不后退等优点，处于行业领先水平。
我们已研制成功多款大功率无刷电机控制器，广泛应用于电动三轮车,沙滩车,割草机,缝纫机以及各种场地运输车等各种场合。
如果你对我们的产品有兴趣，请跟我们联系，我们会帮你实现梦想。真诚地期待着与您的合作，携手并进，共谋发展。
